產品簡介

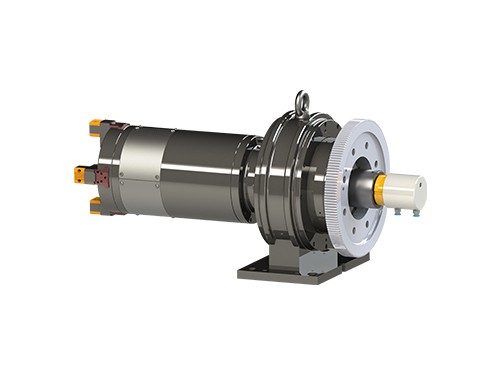

該產品是專為激光切管設備而配套，產品自身可作為獨立旋轉主軸，中間帶有能牢牢卡緊工件同時又能旋轉的卡盤。通過尾部配套的回轉器實現旋轉進氣從而達到快速夾緊與松開動作，工作時氣源為持續供氣原理。
該產品夾緊力大，夾持穩定；調整方便，效率高；剛度比長卡爪高，精度可長期保持，不會(huì )出現卡爪彎曲變形影響回轉精度的現象；卡爪設計長度短，zui大夾緊力情況下不會(huì )出現長卡爪喇叭口而打滑，夾持不穩的現象；卡盤結構簡單，重量輕，轉動慣量小，能耗低。
應用范圍
杠桿式中實四爪雙動送料卡盤適用于激光切管設備，旋轉切割圓管、方管、橢圓管等。
公司研發的卡盤及夾具廣泛適用于軍工行業、航空航天、紡織機械、醫療器械、健身器材、汽摩配件、激光切割、石油化工機械、農業機械、其他民用機械等領域。
產品規格
![R8R63IU}HT%H5RCJPJ]%$)5.png](http://yun.one-all.com/uploadfiles/211.149.255.8/webid1670/uploadimage/202003/9921583564741494.png "9921583564741494.png")
參數對照示意圖
性能參數
規格 | 爪行程t (直徑mm) | zui大夾緊力kN | 許用壓力 Mpa | 極限轉速r/min | 夾緊范圍mm | 中xin高mm | 轉動慣量 Kg.㎡ | 轉動部分重量Kg | 整機重量kg |
| W110J | 20 | 3.2 | 0.3-1.0 | 500 | φ4-100 | 110 | 0.3 | 19.8 | 30 |
| W165J | 33 | 4.3 | 0.3-1.0 | 500 | φ10-165 | 175 | 0.3 | 69 | 95 |
W220J | 70 | 4.4 | 0.3-1.0 | 500 | φ10-210 | 200 | 0.7 | 102 | 140 |
| W300J | 86 | 9.8 | 0.3-1.0 | 500 | φ10-314 | 250 | 2.2 | 145 | 175 |
尺寸參數
規格 | A | B | B1 | C | D | E | F | I | J | L | M | N | O | P | Q | R | S | T | G |
| W110J | 200 | 110 | 102 | 237 | 110 | 85 | 165 | 84 | 106 | 10 | 18 | 2 | 3 | 17 | M4 | 8-M6 | 11 | 352 | 611 |
| W165J | 300 | 175 | 154 | 377 | 180 | 140 | 250 | 140 | 180 | 18 | 30 | 3 | 5 | 13 | M6 | 8-M10 | 18 | 325 | 690 |
W220J | 300 | 200 | 204 | 417 | 200 | 150 | 250 | 160 | 198 | 20 | 36 | 4 | 5 | 22 | M8 | 8-M10 | 18 | 420.5 | 813.5 |
| W300J | 440 | 250 | 300 | 475 | 250 | 200 | 380 | 190 | 220 | / | / | / | / | / | / | 12-M10 | 18 | 464 | 962 |
使用說明
使用要求：
1、日常工作之前，操作者應認真檢查卡爪的緊固螺釘是否緊固，氣源壓力是否正常，請使用清潔、穩定的壓縮空氣，氣壓控制在0.4～0.9MPa范圍內，需要選用承受壓力大于1.6MPa的氣管連接到產品上，氣管應遠離熱源和明火，否則將會(huì )對使用產生影響，給安全
生產帶來隱患。
2、卡盤在使用過程中應對各處滑動面、摩擦面進行加油潤滑和保養工作，嚴格按照各加油點的提示進行加油保養，定期在三聯件的油罐內加油，并控制滴油的速度。
3、當卡盤的卡爪或滾輪需要調整時應在滑塊上安裝螺母座，利用螺栓進行微調，直至符合使用要求，調整完成后進行試裝夾，滑塊動作應靈活自如后才能進入工作狀態。
4、不可隨意改造卡盤，不當的改造會(huì )損壞卡盤導致無法正常使用。
5、卡盤長時間不用時，不能將工件繼續夾持在上面，防止卡盤變形影響精度。
6、每周做2-3次活動部位的清潔工作，每60天做一次卡盤的保養，并檢查零件的磨損情況，必要時更換零部件。
7、連接電器控制部分時注意電磁閥線圈電壓，接入合適電壓的電源。以免損毀電器裝置。
注意事項：
1、用戶在遵守產品運輸、保管、安裝、調整、保養和使用規則的條件下，如發現產品因制造質量問題不能正常工作時或在開箱時發現因包裝質量不良而發生損壞，附件與裝箱單不符，短缺零件等情況，從收貨日起一月內，請與我公司質量部聯系，發來信息時請注明產品型號、規格、編號和出廠日期。
2、產品應在0℃~40℃的環境內安裝和使用。
3、產品的安裝使用，要求用戶嚴格按說明書的規定進行，如有疑問或改進意見，請函告我公司質量部。
安全使用要求：
1、卡盤儲存地應采取有效的防雨、防潮的措施，并且通風良好。
2、包裝不得堆疊，定期檢查包裝狀態。
3、詳細閱讀安裝說明后，再進入安裝程序。
4、卡盤運轉時禁止按動夾緊、松開按鈕，必要時加裝防護罩。
5、安裝和拆卸卡盤時請關閉電源與氣源。
6、卡盤在使用過程中轉速不得超過規定的極限轉速。
7、非專業人員不得擅自拆卸卡盤主要結構件。
8、氣管安裝處禁止明火、熱源等設施靠近。
